Surreskinne Combi ALU 3050mm

Surreskinne av aluminium fra Forzaline

Kombinasjon med festeordning til E-serie låsesfester og stoppestag med Ø25 mm tapp

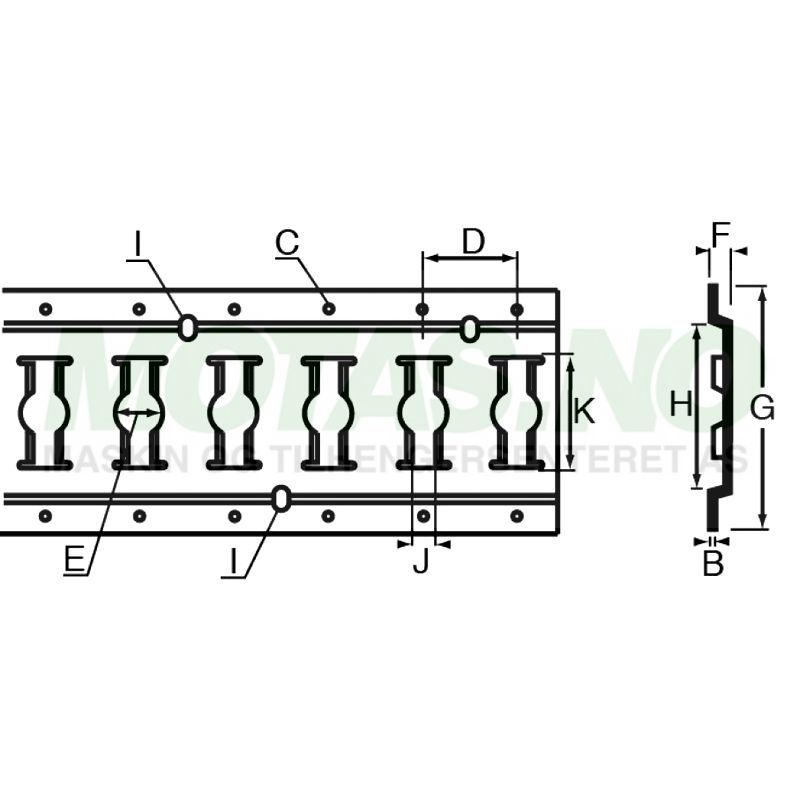

A: Totallengde 3050 mm

B: Materiell tykkelse 2,5 mm

C: Festehull Ø5 mm. 120x ( 60x på hver side ). Ca 40 stk per meter ( 20 + 20 )

D: Avstand mellom feste- og surrehull 50,8 mm

E: Øye for sperrestag Ø25 mm

F: Høyde ca 13 mm

G: Bredde 130 mm

H: Innvendig bredde ca 90 mm

I: Dreneringshull Ø12 mm. 15 stk ( 7 på en og 8 på andre side) med C/C avstand 405 mm. 5 stk per meter ( 2 + 3 )

J: Innvendig bredde for låseordning 15 mm

K: Høyde på låseordning 61 mm

Alternativ for : 418456.001 (Knott), 300510002 (Forankra)
