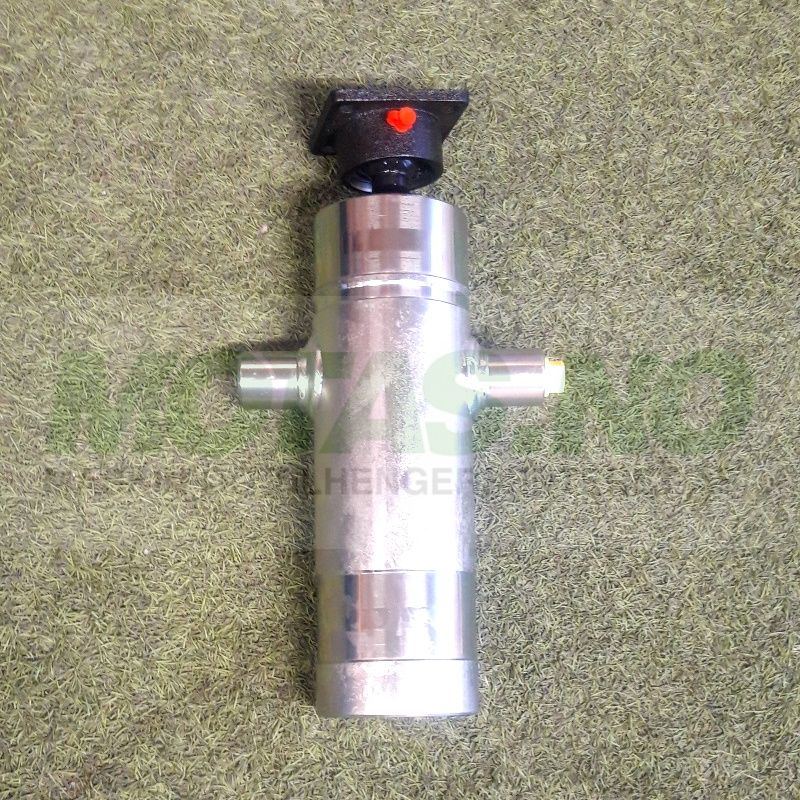

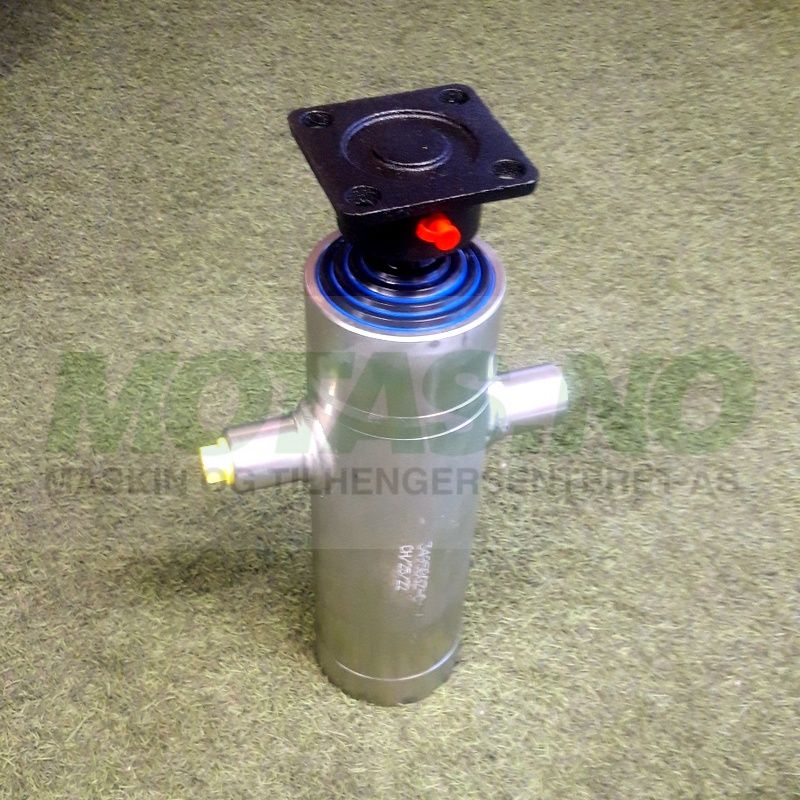

Tippsylinder fra Chapel Hydrauliques til diverse Böckmann tipphengere (f. eks. RK-AL 3016 osv.)
3495BGZ-C (med svivel feste)
8 tonn / 200 BAR, oljekapasitet 4 L
Hydraulikk kobling innvendig G 1/2" - 14
Teleskopisk med 4 trinn, totallengde 945 mm
Ø40 mm vuggefeste med totalbredde 220 mm
Med 95 x 95 mm svivel plate på kule med 4x Ø13 mm festehull (C/C 70 x 70 mm)
Høyde når sammen 412 mm (C/C 186 mm)
B = Ø40 mm
C = 128 mm
D = 40 mm
E = 348 mm
G = Ø108 mm
Y = 186 mm
T1 = Ø45 mm, T2 = Ø61 mm, T3 = Ø76 mm, T4 = Ø91 mm
Uten festemateriell og koblinger!
